Description du produit

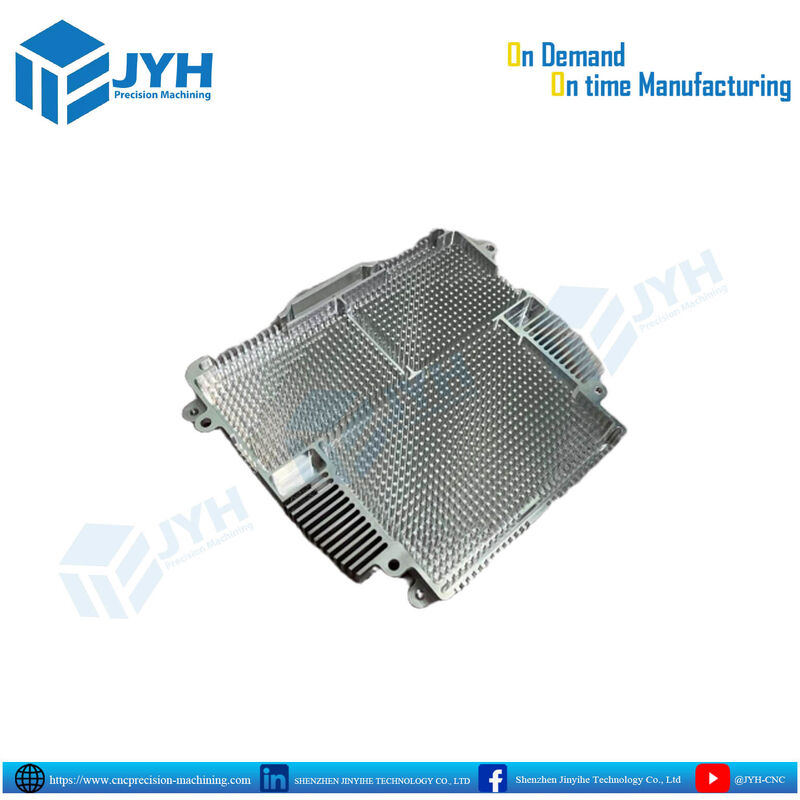

Dissipateur thermique à ailettes en aluminium haute densité et boîtier ECU usinés CNC sur mesure

LeDissipateur thermique et boîtier à ailettes en aluminium usiné CNC sur mesureest conçu spécifiquement pour les unités de commande électroniques (ECU), les convertisseurs de puissance, les systèmes de contrôle automobile et le matériel informatique haute performance où une dissipation thermique maximale et l'intégrité structurelle sont essentielles.

Conçu avec un fraisage CNC avancé à 5 axes, ce boîtier personnalisé intègre une matrice à ailettes haute densité directement dans le boîtier structurel en aluminium. En combinant la protection structurelle et la gestion thermique passive/active en un seul composant monolithique, il réduit la résistance thermique, élimine les goulots d'étranglement de l'interface thermique et protège les composants électroniques sensibles contre les environnements opérationnels difficiles.

Principales caractéristiques techniques et avantages

Dissipation thermique optimisée Pin-Fin :Conçu avec un réseau d'ailettes cylindriques/carrées haute densité qui maximise le rapport surface/volume, facilitant le flux omnidirectionnel d'air/liquide de refroidissement pour une gestion thermique supérieure.
Intégrité de l'usinage CNC monolithique :Fraisé avec précision à partir d'aluminium massif, garantissant une résistance d'interface thermique nulle entre la base du dissipateur thermique et les ailettes de refroidissement (contrairement aux conceptions d'ailettes collées ou jalonnées).
Tolérances mécaniques serrées :Usiné selon des tolérances strictes jusqu'à± 0,01 mm, garantissant des surfaces de contact hermétiques, un engagement précis du filetage et un ajustement exact avec les points de montage du PCB.
Résistance à la corrosion et à l'usure :Compatible avec les finitions de surface avancées, notamment l'anodisation dure de type II/III, le revêtement de conversion au chromate (Alodine/SurTec 650) et le placage au nickel.
Montage structurel intégré :Comprend des oreilles de montage renforcées, des trous de cheville d'alignement de précision et des canaux d'étanchéité périmétriques pour une étanchéité environnementale classée IP67/IP68.

Spécifications techniques

Paramètre	Spécifications/Options standards
Matériau primaire	Alliages d'aluminium (Al 6061-T6, Al 7075-T6, Al 6063, Al 1050/1060)
Processus de fabrication	Fraisage CNC 3 axes/5 axes haute vitesse, électroérosion à fil
Précision d'usinage / Tolérance	Norme : ±0,05 mm \| Précision : jusqu'à ±0,01 mm
Rugosité de surface (Ra)	Ra 0,8 μm - Ra 3,2 μm (tel qu'usiné) ; Ra 0,4 μm (poli)
Options de finition de surface	Anodisation transparente/couleur, anodisation dure (type III), SurTec 650, sablage, placage au nickel autocatalytique
Conductivité thermique	≈160−200 W/m⋅K (en fonction du choix de l'alliage)
Domaines d'application	Calculateurs automobiles, onduleurs EV, électronique de défense, télécommunications (émetteurs-récepteurs 5G), automatisation industrielle

Comparaison technique : conceptions Pin-Fin et conceptions d'ailerons conventionnelles

Facteur de performance	Conception usinée à ailerons (en vedette)	Conception standard à ailettes droites	Conception d'ailerons extrudés/implantés
Dynamique des fluides thermiques	Flux omnidirectionnel ; perturbe la couche limite pour un transfert de chaleur élevé	Flux unidirectionnel uniquement ; accumulation de couche limite plus élevée	Vectorisation de flux limitée ; résistance thermique plus élevée au niveau des joints
Intégrité structurelle	Structure de billette monolithique (haute résistance aux vibrations/chocs)	Élevé (si solide broyé)	Modéré à faible (relaxation articulaire sous cycle thermique)
Flexibilité de conception	Hauteur, pas, forme et intégration du boîtier entièrement personnalisables	Modéré	Profils transversaux fixes
Efficacité spatiale	Dissipation thermique maximale dans un boîtier compact	Nécessite une plus grande empreinte volumétrique	Efficacité modérée

Pourquoi s'associer à JYH Precision Machining ?

ÀShenzhen Jinyihe Technology Co., Ltd (usinage de précision JYH), nous sommes spécialisés dans les composants mécaniques de haute complexité et à tolérances serrées pour les industries exigeantes du monde entier.

Fabrication à la demande et dans les délais :Capacité de production agile évoluant du prototypage rapide (1 à 5 unités) à la production de masse OEM complète.
Parc CNC multi-axes avancé :Équipé de fraiseuses à grande vitesse de pointe capables de couper des géométries 3D complexes sans distorsion du matériau.
Assurance qualité rigoureuse :Rapports d'inspection CMM complets, certifications des matériaux (conformes ROHS/REACH) et validation de la rugosité de surface sur chaque lot de production.

Demandez un devis personnalisé dès aujourd'hui

Donnez vie à vos conceptions de gestion thermique grâce à une fabrication de précision. Soumettez vos fichiers CAO 3D (STEP, IGES ou SolidWorks) et vos spécifications de dessin àTechnologie Cie., Ltd de Shenzhen Jinyihepour un examen DFM rapide et un devis compétitif.
